日东制机 --- 什么是摩擦焊(摩擦压接)?


|什么是摩擦焊(摩擦焊接)?

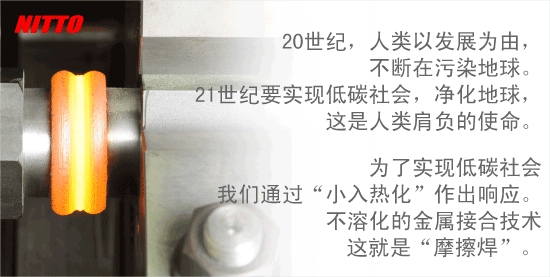

为了实现低碳社会,要尽可能减少焊接所需的能量,对“小入热化”已经出现需求。接合温度控制在融点以下,不需溶化即可实现固相接合的“摩擦焊(摩擦焊接)”受到了大家关注。

通过小入热化,接合物料的变形少,也没有焊接飞溅物和烟尘。因不需要焊材,所以加工过程短,有再现性。“摩擦焊”与其他接合加工方法完全不一样,将为你的生产现场带来一场技术革命。



工艺和过程
工艺

过程

1. 初期工艺
初期工艺 装上两侧的素材,让一边的素材旋转,并让另一边的素材往前走,使它们互相接触。
2. 摩擦工艺
摩擦工艺 在对接面上产生摩擦热。在到达适合接合的温度时,迅速停止主轴的旋转。
3. 加压工艺
加压工艺 通过在一定时间内附加加压推力,即可完成接合。这时,会出现卷曲状毛边。

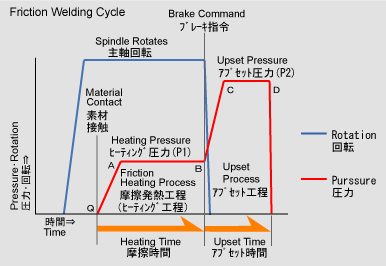

摩擦压接过程

Video


特征
特征


属于固相接合。
可获得与母材一样的接合强度。
有再现性,可保证质量稳定。
能够使不同种的金属互相接合。
对接合面以外的部位很少产生热影响。
用较少的物料进行压接,所以不需要重切削。
接合时的能量效率高。
不会出现焊接飞溅物和烟尘,无害。
火星和烟雾极少,能保持良好的作业环境。
能够中空化,有助于轻量化和环境保护。
机械操作简单,不需要熟练度。
用语解说

[固相接合] Solid-state welding
固相接合是一种对接合面加压,并用母材的融点以下的温度进行加热,在不使其溶化的状态下将同种材料或异种材料加以接合的技术。在固相接合工艺中,基本原则是在接合时要一边去除接合面的污染层,获得洁净表面,一边让洁净接合面互相接触,紧密贴合。这种工艺的优点很多,既能使那些难以采用融溶接合技术的金属和异种金属进行接合,也可获得可靠的机械强度和材质的健全性,并可进行面接合。

[焊接飞溅物] spatter
这是指在气焊和电弧焊时飞散出来的微粒子。粒子直径约为1μm~数mm。会引起涂装缺陷,严重影响产品质量。大量产生焊接飞溅物的景象常常可以在介绍汽车车身焊接的映像资料中看到,焊接飞溅物会降低对电极的夹紧力,也会造成焊接质量下降。

[ 焊接烟尘] fume
这是在焊接等作业中产生的金属蒸汽在凝集后形成的细微粒子。长时间吸入人体会引起所谓的金属烟尘热这种症状。属于一种职业病,症状表现为咳嗽、胸部有压迫感、口渴、知觉异常和发热等,也有可能转为肺水肿。


接合质量
可获得与母材一样的接合强度。摩擦焊接部的金属组织会出现细微化现象,确保强固而稳定的强度。
拉伸试验 S45C 摩擦焊截面 SUH31B-SUH3Bx400倍
拉伸试验 S45C 摩擦焊截面 SUH31B-SUH3B x400倍


适用例
适用范围很广,引进目的也各种各样。

摩擦焊的应用范围很广,包括汽车、建筑机械、产业设备、航空机、建筑土木、资源开发和宇宙开发等各个领域。
引进目的也各种各样。摩擦焊技术能满足进一步提高产品质量、稳定生产的要求。
Ball link joint Aluminum Hub for Motorcycle Air Compressor Piston Airbag Inflator Engine Valve Iron Golf Club Head

球形接头 摩托车用铝质轮毂 压缩机用活塞 安全气囊充气器 引擎气门 钢质高尔夫球棒头
Motor Shaft Steering Rack Gear Core for Solenoid Valve Turbo Charger Engine Tappet Butterfly Valve Shaft

马达轴 转向齿条齿轮 螺线电磁阀芯 涡轮增压器叶轮轴 引擎顶杆 蝶阀轴
Track Roller Carrier Roller Bi-metallic Flanged Bushing High Pressure Hose Joint Power Tool Wrench Wrench

建筑机械用转向辊 建筑机械用托辊 建筑机械用双金属套筒 建筑机械用高压管接头 电动工具・扳手 扳手
Aluminum Hub for Bicycle Midair Ball Plank Z-direction Tensile Testpiece Sample of Phase Adjusting Casting Clamp for Electric Wire Casting Clamp for Electric Wire

车用铝质轮毂 中空球  厚板Z方向拉伸试验片 相位对齐样件 架线金属件 架线金属件
Reinforcing Rod Anchorage Plate Constant Velocity Universal Joint (CVJ) Roller for Automatic Ice-maker Roller Bearing V Pulley Clutch Hub

固定板钢筋 等速接头(CVJ) 制冰机用碎冰滚子 滚珠轴承 V型皮带轮 离合器从动盘毂
Support Metal Fittings Copy Roller Door Check Rod Bumper shock-absorbing Parts Ball Screw Counter Gear shaft

支脚 印刷机用辊 门验查器 保险杠冲击吸收部件  滚珠丝杠 反转齿轮
