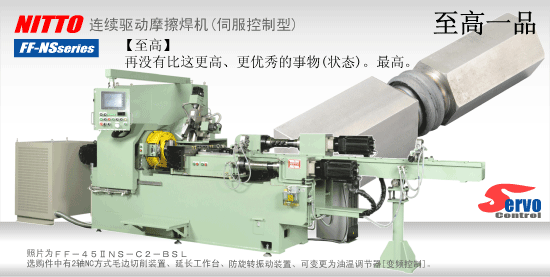

摩擦焊机 FFNS（伺服控制型）

| 连续驱动摩擦焊机 FFNS （伺服控制型）
日东制机公司在1999年成功地开发了主轴旋转伺服控制方式的相位对齐连续驱动摩擦焊机，接着，在2000年又成功开发出推力的伺服控制化。自那时起，我们取得了不少好成绩，又经过多次改进，不断发展，终于完成了今天的FF-NS系列产品。这些产品精度更高、质量更好、工作状态更稳定，是 [至高] 无上的设备，迈上了一个新的台阶，满足了用户的愿望。

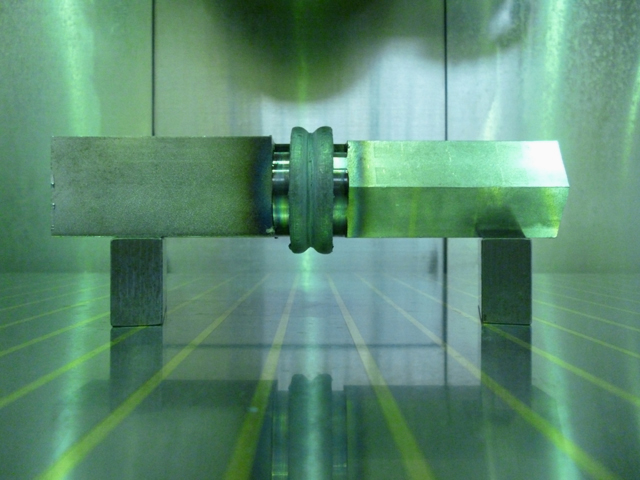

Sample of the phase control joining of the square material and hexagonal material


相位对齐摩擦焊机的录像资料
相位对齐

 相位对齐的高速摄像
Video 请大家观看相位对齐摩擦焊的具体过程。
Video 请大家观看这段超慢速演示画面，可以看到相位对齐的主轴旋转停止时的状况。这是用高速摄影机拍摄的录像。

特征
主轴旋转的伺服控制

 推力的伺服控制
主?旋?的伺服控制 利用伺服马达和独特的控制程序对主轴进行控制，可确保停止角度和停止时间的稳定，实现了高精度的角度控制（停止角度精度±0.2°）。
并且，无需以往的油压式制动，所以不需要制动片一类消耗品。
推力的伺服控制 利用伺服马达、滚珠丝杠构造和独特的控制程序对推力进行控制，实现了高精度的位置控制，并使驱动不受油温影响，保持稳定。通过独特的程序对负荷传感器测出的推力进行反馈控制，实现了更为平滑的驱动。

伺服化的优点

工作稳定，不受油温的影响。

能够获得高精度的接合。

利用角度控制，将摩擦焊的应用范围扩大到相位对齐品等。

CO2排放量低于油压方式。

可提高节能效果。

无漏油 >>> 可改善作业环境。

无废油 >>> 有助于保护地球环境。

利用推力反馈控制，使低速段的驱动平滑。

在任何条件下均可保持稳定的输出（气温、湿度等）。

油压单元的小型化 >>> 节能、降噪。

规格表
卧式
机种

FF-
----- 20IINS 　30IINS 45IINS ----- ----- ----- -----
接合能力 软钢圆棒

(mm)
----- ø6-ø20 ø10-ø30 ø15-ø45 ----- ----- ----- -----
旋转侧 3爪卡盘
直径 x 长度

(inch)
(mm)
----- 6"
ø20x250		 8"
ø35x350		 10"
ø50x500		 ----- ----- ----- -----
固定侧 双向收紧钳式夹板
直径 x 长度   (mm)
----- ø30x500 ø60x750 ø80x750 ----- ----- ----- -----
主轴 最高转速

(rpm)
----- 3000 2000 2000 ----- ----- ----- -----

角度控制时

 最高转速

(rpm)
----- 2000 2000 1500 ----- ----- ----- -----

停止精度

----- ±0.2° ----- ----- ----- -----
驱动方式

----- 伺服马达 (可变式) ----- ----- ----- -----
推力 最大

(KN)
(TON)
----- 53.9
5.5		 137.2
14		 215.6
22		 ----- ----- ----- -----
工作台滑动 驱动方式

----- 伺服马达 ＋ 滚珠丝杠 ----- ----- ----- -----
行程

(mm)
----- 250 300 300 ----- ----- ----- -----
位置检出

----- 伺服马达的位置编码器  ----- ----- ----- -----
油冷却方式 标准

----- 油温调节器[变频控制] ----- ----- ----- -----
重量

(TON)
----- 2 4 7 ----- ----- ----- -----
