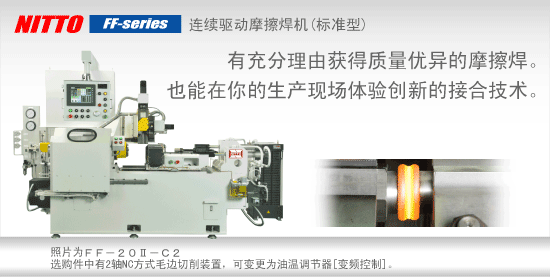

摩擦焊机 FF(标准型)

| 连续驱动摩擦焊机 FF (标准型)

日东制机公司自1966年设立以来,一直在制造和销售FF系列产品,获得了世界各国广大用户的好评。经过多次改进、反复研究和不断开发,最后FF系列产品在大家心目中已经成为摩擦焊机的代名词。

优异的性能和构造保证了接合的高质量,操作简单、具有各种强有力的新颖功能,这些都是我们长年积累的经验和最先进的技术相互融合的成果,会让引进我们产品的用户体验到前所未有的创新接合技术。希望采用以往技术而无法获得满意结果的用户务必引进这些基本性能优异的设备。

构造

设备台座

主轴

滑动工作台

设备台座 为了承受高推力,提高压接精度,采用了强韧的钢板焊接构造。耐久性能良好,保证了摩擦焊工艺过程的加工质量。 主轴 轴承采用了独特的设计,能承受高速旋转和高推力,耐久性能出众。铸铁材质的主轴箱固定在主体台座上,确保了耐久性。(头部移动型等特殊机种除外) 滑动工作台 与主轴箱相比,重量较轻的水平钳式夹板装在工作台上,减少了滑动阻力,实现了设备的长寿命化。滑轨采用直线导轨,可将滑动阻力降至最低。
盘形制动器
主轴驱动系统

滑动工作台位置检出

盘形制动器 为保证尺寸精度的稳定性,采用了制动精度高的液压盘形制动器。为获取高制动力,一张制动片上配有两个制动钳。设计了更换制动片更加容易的构造。 主轴驱动系统 主轴的驱动采用可变式电动马达,通过强力皮带直接传递。通过变频控制可以任意设定主轴的转速。 滑动工作台位置检出 采用高精度的磁性标尺。能进行高精度检出,同时可利用数值输入方便地加以设定,所以不需要进行繁琐的调整。属于非接触标尺,无需维护。
卡盘装置

夹板装置

油压的控制

卡盘装置 可以根据工件的形状等,选择3爪强力卡盘或弹簧夹头来夹持旋转侧的素材。我们可按照工件为用户设计专用卡爪 夹板装置 固定侧的素材利用工作台上的两开闭自动求芯的油压水平钳式夹板进行夹持。构造独特,可获得高精度、稳定的夹持状态。 油压的控制 在摩擦焊接中,推力的控制会直接影响到接合质量。我们采用独特的程序对电磁比例阀进行控制,能够获得高精度的接合效果。
仪表进行集中配置,认读性良好

前面滑动门

仪表进行集中配置,认读性良好 各种压力表集中配置,能确保良好的认读性。 前面滑动门 能抑制切粉的飞散,确保作业者的安全。


操作性

操作面

触摸屏

操作面板的旋转

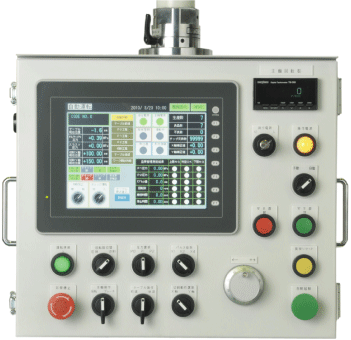

标准配置采用彩色液晶触摸屏。认读性良好,条件变更时能即时对应。

采用10.4英寸大型彩色显示屏,显示的信息量十分丰富。
采用触摸屏,能直接操作数据。
能够利用对话式的画面菜单,输入设定。
能够利用条件数据的调用,一次性完成换装(硬件换装除外)。
万一出现故障,能通过警告显示,了解出错情况。
操作面板的旋转 能以便于使用的角度旋转。


输入支援

压接条件数据的登录和调用功能 --------------- 最多可收藏100件。
滑动工作台位置的数值设定  --------------- 为了进行正确的位置检出,采用了高精度的非接触磁性标尺,也能确保维护性。
推力自动计算功能 --------------- 只要输入接合外径、内径和压力,推力即可自动计算,进行设定。
主轴圆周速度自动计算功能 --------------- 只要输入接合外径、内径和主轴转速,圆周速度即可自动计算,进行设定。


质量确认
对会影响接合质量的各种因素,能够检出每个工艺过程的执行值,比较上下限管理值,进行良否判定。能够将检出结果的履历数据反馈到外部UBS存储器中。

摩擦时间 主轴转速
摩擦压力 (P1) 制动时间
加压压力 (P2) 素材长度
全加压量 完成长度


方便性

推力 高-低 切换功能 ------------------- 低推力控制区域比以往扩大了约5%。
自动暖机运转功能 ------------------- 通过自动程序进行主轴暖机和滑动工作台往复暖机。
泵节能运转功能 ------------------- 在处于一定时间停止运转的状态下,泵会暂时停止运转,节省电力。


维护性
对滑动部的自动给油

制动片的更换性

器件的集中配置

对滑动部的自动给油 对各个滑动面供给润滑油时,采用间隙式的自动给油,保护了滑动面。给油口考虑到维护性,设置在装置的左前面。 制动片的更换性 制动片是损耗件。考虑到维护性,在构造上进行了合理设计,从制动盘安装托架的更换孔能方便地进行拔插,提高了更换制动片的作业性。 器件的集中配置1 器件的集中配置2
考虑到维护性,将油压器件和气压器件进行了集中配置。
强力皮带的维护性

装置润滑的压力监视

油温调节器

强力皮带的维护性 用于将马达驱动力传递到主轴的强力皮带的张紧状态可从装置台座前面开设的维护孔进行确认。
装置润滑的压力监视 对主轴供给润滑油,既可确保润滑性,又有冷却作用,起着十分重要的作用。利用压力开关可对该供给压力的下降进行监视,以确保主轴的耐久性。

油温调节器

要保持摩擦焊机的稳定运转,工作油和主轴润滑油的温度管理是十分重要的因素。我们采用了温度变动小、节能型的变频控制方式油温调节器(油冷却器),对油温进行管理。
报警显示

浸渍加热器

标准工具

报警显示 浸渍加热器 在寒冷地区,针对过度的油温下降,安装了浸渍加热器,可大幅度缩短启动时间。
标准工具 附带必要的标配工具,可供机械的换装和日常维修时使用。
设备出现异常时,会在触摸屏画面上显示警报。并且,作为差错记录会显示履历。


规格表 [标准型]
卧式
机种

FF-

10II 20II  30II 45II 60II 80II 100II 120II
接合能力 软钢圆棒

(mm)

ø4-ø10 ø6-ø20 ø10-ø30 ø15-ø45 ø20-ø60 ø30-ø80 ø50-ø100 ø60-ø120
旋转侧 3爪卡盘
直径 x
长度

(inch)
(mm)

6"
ø15x200
6"
ø20x250
8"
ø35x350
10"
ø50x500
12"
ø60x300
14"
ø80x500
15"
ø100x450
18"
ø120x320
固定侧 双向收紧钳式夹板
直径 x
长度   (mm)
ø30x320 ø30x500 ø60x750 ø80x750 ø100x600 ø140x930 ø100x1000 ø250x1000
主轴 最高转速

(rpm)

4000 3000 2000 2000 1300 1300 1000 850
驱动方式

直接驱动 (可变式) 电磁离合器 (可变和不可变)
推力 最大

(KN)
(TON)

26.4
2.7
53.9
5.5
137.2
14
215.6
22
382.4
39
715.2
74
980.0
100
1274.0
130
工作台滑动 驱动方式

油压缸
行程

(mm)

250 250 300 300 350 400 500 500
位置检出

磁性标尺 (非接触型)
油冷却方式 标准

水冷式(选购件,可变更为油温调节器[变频控制]。)
重量

(TON)

2 2 4 7 9 11 16 20
立式
机种

FF-

10III 20III  30III 45III
接合能力 软钢圆棒

(mm)

ø4-ø10 ø6-ø20 ø10-ø30 ø15-ø45
旋转侧 3爪卡盘
直径 x
长度

(inch)
(mm)

6"
ø15x200
6"
ø20x250
8"
ø35x350
10"
ø50x500
固定侧 双向收紧钳式夹板
直径 x
长度    (mm)
ø30x320 ø30x200 ø60x350 ø80x450
主轴 最高转速

(rpm)

4000 3000 2000 2000
驱动方式

直接驱动 (可变式)
推力 最大

(KN)
(TON)

26.4
2.7
53.9
5.5
137.2
14
215.6
22
工作台滑动 驱动方式

油压缸
行程

(mm)

250 250 300 300
位置检出

磁性标尺 (非接触型)
油冷却方式 标准

水冷式(选购件,可变更为油温调节器[变频控制]。)
重量

(TON)

2 2 4 7
